Схема инженерных коммуникаций нужна не только строителям и проектировщикам. Если вы строите дом, делаете капитальный ремонт или покупаете участок под застройку, без понятного плана коммуникаций очень легко столкнуться с переделками, лишними расходами и неприятными сюрпризами. Хорошая новость в том, что базовую схему можно составить самостоятельно, даже если у вас нет инженерного образования.
Главное — понимать, что именно нужно показать на плане и в какой последовательности это делать.

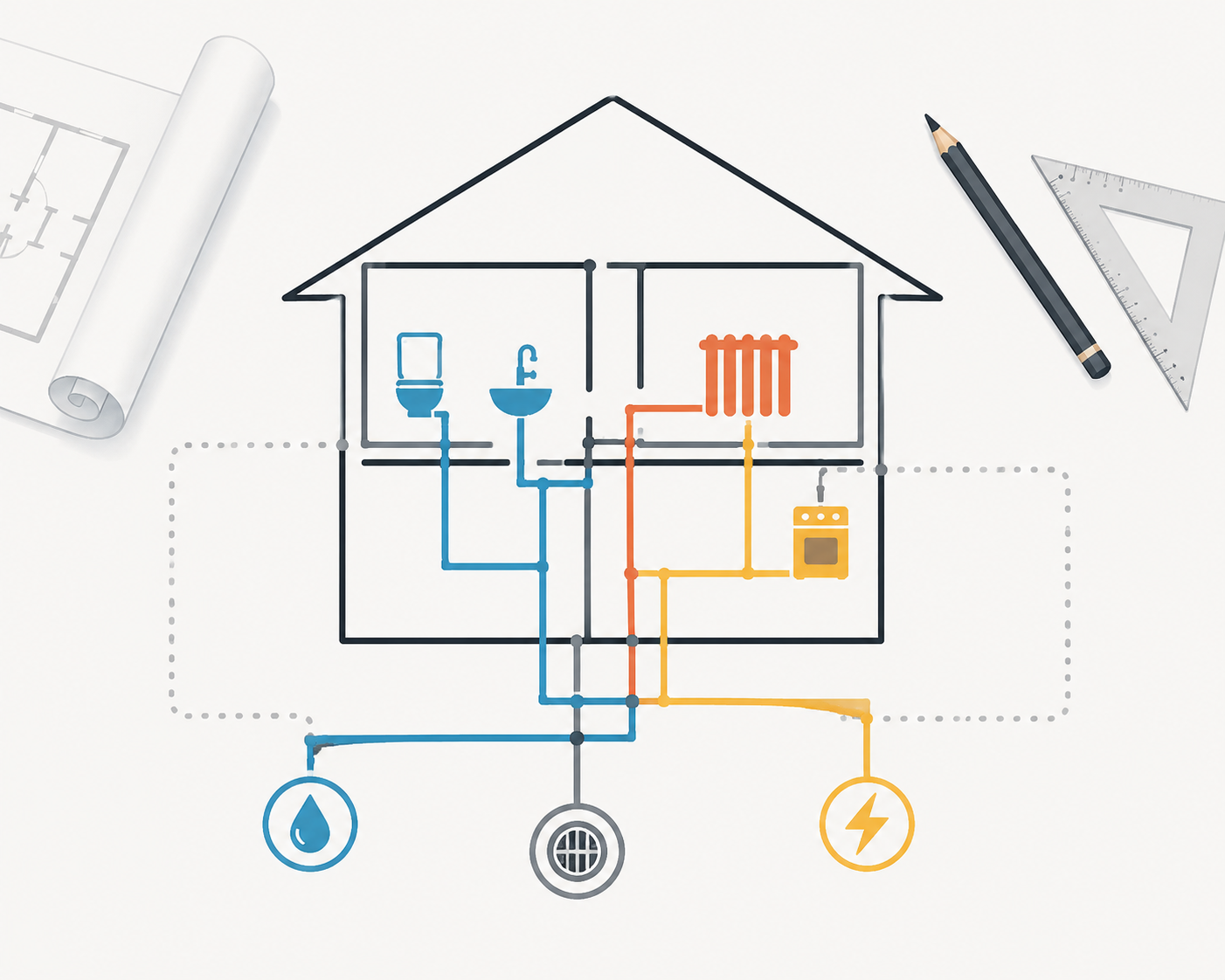

Для чего вообще нужна схема коммуникаций
Многие начинают строить дом, а про коммуникации вспоминают уже после возведения стен. В итоге приходится штробить готовые поверхности, переносить сантехнику или вскрывать участок для прокладки кабеля.
Схема позволяет заранее увидеть:
- где будут проходить трубы и кабели;
- хватит ли места для оборудования;
- не пересекаются ли разные инженерные системы;
- где лучше установить сантехнику, котёл, электрощит;
- сколько примерно материалов понадобится.
Даже простой рисунок от руки уже значительно снижает риск ошибок.
Какие коммуникации нужно предусмотреть
В частном доме обычно проектируют несколько основных систем.
| Система | Что входит | Что обязательно отметить на схеме |
|---|---|---|
| Электроснабжение | Щит, розетки, освещение, силовые линии | Трассы кабелей, места розеток и выключателей |
| Водоснабжение | Холодная и горячая вода | Маршруты труб и точки подключения |
| Канализация | Сливы от сантехники | Уклоны труб и расположение стояков |
| Отопление | Котёл, радиаторы, тёплые полы | Разводка труб и расположение оборудования |
| Вентиляция | Воздуховоды и вытяжки | Каналы и выходы на крышу |
| Слаботочные системы | Интернет, камеры, сигнализация | Места прокладки кабелей |
Даже если какие-то системы планируется делать позже, лучше сразу предусмотреть для них место.
Что понадобится для работы
Составить схему можно на обычной бумаге в клетку или в компьютерной программе.
Для самостоятельной работы обычно хватает:
- плана дома с размерами;
- рулетки;
- карандаша и линейки;
- цветных маркеров;
- программы для черчения, если удобнее работать на компьютере.
Не стремитесь сразу сделать идеальный инженерный проект. Для начала нужна рабочая схема, понятная вам и строителям.
Начинайте с плана дома
Первый шаг — нарисовать все помещения с размерами. На плане должны быть:
- наружные и внутренние стены;
- окна;
- двери;
- лестницы;
- несущие конструкции.
Дальше нужно расставить мебель и оборудование. Это кажется лишним, но именно расположение кухни, ванной, кроватей и бытовой техники определяет всю схему коммуникаций.
Например, если холодильник окажется в другом углу кухни, может понадобиться перенос нескольких розеток. А перенос душевой кабины изменит разводку канализации.
Как составить схему водоснабжения
Начните с определения всех точек потребления воды:
- раковины;
- унитазы;
- душевые;
- ванны;
- стиральные и посудомоечные машины;
- поливочные краны.
После этого определите место установки:
- котла;
- насоса;
- фильтров;
- коллектора.
Старайтесь группировать мокрые зоны рядом друг с другом. Чем короче трубы, тем дешевле монтаж и меньше вероятность проблем в будущем.
Как нарисовать канализацию
Канализация — одна из систем, где ошибки обходятся дорого. Главная задача — обеспечить нормальный уклон труб.
При составлении схемы:
- Нанесите все сантехнические приборы.
- Определите место выхода канализации из дома.
- Нарисуйте основные магистрали.
- Проверьте, что трубы можно уложить с уклоном.
- Избегайте большого количества поворотов.
Если дом двухэтажный, желательно располагать санузлы друг над другом. Это упрощает монтаж и уменьшает расходы.
Как спланировать электрику
Большинство ошибок при ремонте связано именно с электрической частью.
Часто люди делают слишком мало розеток, не предусматривают отдельные линии для мощной техники и забывают про наружное освещение.
На схеме стоит сразу отметить:
- электрощит;
- розетки;
- выключатели;
- осветительные приборы;
- кондиционеры;
- бойлер;
- электрическую плиту;
- теплый пол;
- резервные точки подключения.
Хорошее правило — предусмотреть несколько дополнительных розеток в каждой комнате. Через несколько лет они почти всегда оказываются востребованы.
Как сделать схему отопления
Сначала нужно определить тип системы:
| Вариант | Когда подходит | Особенности |
|---|---|---|
| Радиаторы | Большинство домов | Простой монтаж и обслуживание |
| Тёплый пол | Одноэтажные дома и большие помещения | Равномерный прогрев |
| Комбинированная система | Большие коттеджи | Больше возможностей для регулировки |
На схеме обязательно указывают:
- место установки котла;
- коллекторы;
- радиаторы;
- маршруты труб;
- насосное оборудование.
Желательно заранее оставить место для обслуживания оборудования. Иногда котёл ставят настолько плотно, что потом даже заменить насос становится проблемой.
Не забудьте про вентиляцию
О вентиляции часто вспоминают в последнюю очередь. А потом появляются запотевшие окна, сырость и неприятный запах.
Минимум, который стоит предусмотреть:
- вытяжку в кухне;
- вентиляцию санузлов;
- приток свежего воздуха в жилые помещения;
- вентиляцию котельной.
Даже простая схема поможет избежать пересечения воздуховодов с другими инженерными системами.
Что делать, если дом небольшой
Если дом до 100–120 квадратных метров, не стоит усложнять схему.
Лучше придерживаться простых решений:
- санузлы рядом друг с другом;
- котельная ближе к мокрым зонам;
- минимум длинных трубопроводов;
- компактное расположение оборудования.
Простая схема почти всегда получается дешевле и надёжнее.
Если дом большой или двухэтажный
Здесь уже нужно думать не только о размещении коммуникаций, но и об удобстве обслуживания.
Стоит предусмотреть:
- техническое помещение;
- коллекторные узлы;
- отдельные группы автоматов;
- доступ к скрытым коммуникациям;
- резерв для будущих изменений.
Чем больше дом, тем важнее аккуратная схема. Исправлять ошибки в большом коттедже гораздо дороже.
Частые ошибки при самостоятельном проектировании
Самая дорогая ошибка — начинать монтаж без схемы вообще. Даже грубый план лучше, чем его отсутствие.
- Слишком мало розеток.
- Длинные трассы канализации без учёта уклона.
- Отсутствие доступа к скрытым соединениям.
- Пересечение инженерных систем в одном месте.
- Отсутствие запаса мощности по электрике.
- Непродуманное расположение котельной.
- Отсутствие резервных труб и кабелей.
- Невозможность обслуживать оборудование после отделки.
Ещё одна распространённая проблема — люди рисуют красивую схему, но не проверяют реальные размеры помещения. В итоге трубы и оборудование физически не помещаются.
Как лучше сделать на практике
Если вы составляете схему своими руками, придерживайтесь простого порядка:
- Нарисуйте точный план дома.
- Расставьте мебель и технику.
- Определите места потребления воды и электричества.
- Нанесите отопление.
- Добавьте вентиляцию.
- Проверьте пересечения коммуникаций.
- Оставьте резерв под будущие изменения.
- Покажите схему монтажникам или профильному специалисту перед началом работ.
Даже если вы всё делаете самостоятельно, дополнительная проверка может уберечь от дорогостоящих переделок.
Какое решение выбрать именно в вашей ситуации
Если строите небольшой дом для постоянного проживания — делайте максимально простую и компактную схему, объединяйте мокрые зоны и избегайте лишних трасс.
Если строите большой коттедж — сразу предусматривайте технические помещения, коллекторы и резервные линии.
Если ремонтируете старый дом — сначала составьте схему существующих коммуникаций, а потом планируйте новые.
Если планируете расширение дома — оставьте запас по мощности электрики и возможность подключения дополнительных помещений.
Что делать дальше
Возьмите план дома, отметьте на нём мебель и оборудование, затем последовательно нанесите воду, канализацию, отопление, электричество и вентиляцию. Не стремитесь сделать идеальный профессиональный проект с первого раза. Намного важнее получить понятную рабочую схему, по которой можно строить без лишних переделок.
Чем подробнее вы продумали коммуникации до начала работ, тем меньше неожиданностей будет во время строительства и тем дешевле обойдётся весь проект.
