Медная шина для заземления и шинопроводов: требования ПУЭ, правила монтажа и как избежать ошибок при приемке
Шины медные — критически важный элемент электробезопасности любого объекта.
Ошибка в выборе сечения, нарушение правил монтажа или некачественная приемка могут привести к отказу системы заземления, перегреву шинопровода или даже к пожару.
Компания по продаже металлопроката Garmetall делится практическим опытом, который помогает клиентам избегать дорогостоящих переделок и обеспечивать надёжность электроустановок.
Что такое медная шина и где она применяется
Медная шина — это электротехническое изделие прямоугольного или квадратного сечения, изготовленное из электротехнической меди марок М1, М1М, М1Т или М2.
Высокая электропроводность (не менее 56 МСм/м), коррозионная стойкость и пластичность делают медь оптимальным материалом для токопроводящих элементов.
Основные сферы применения:

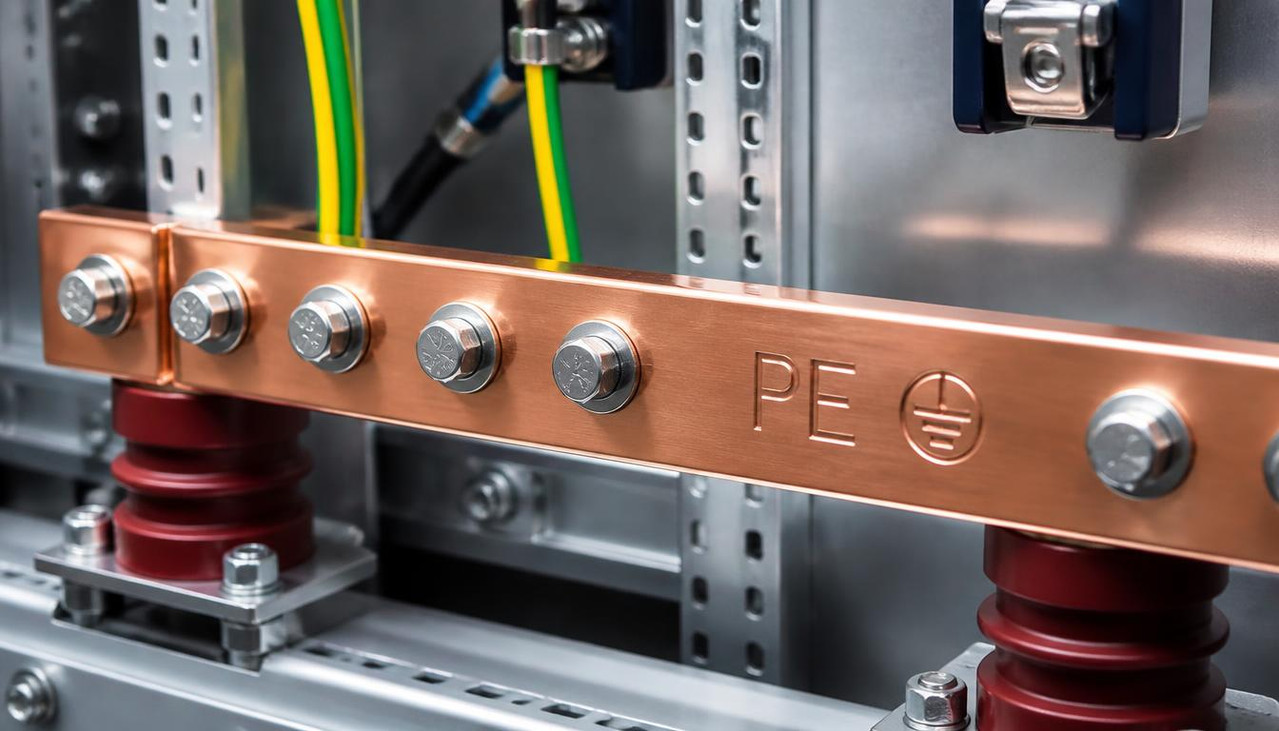

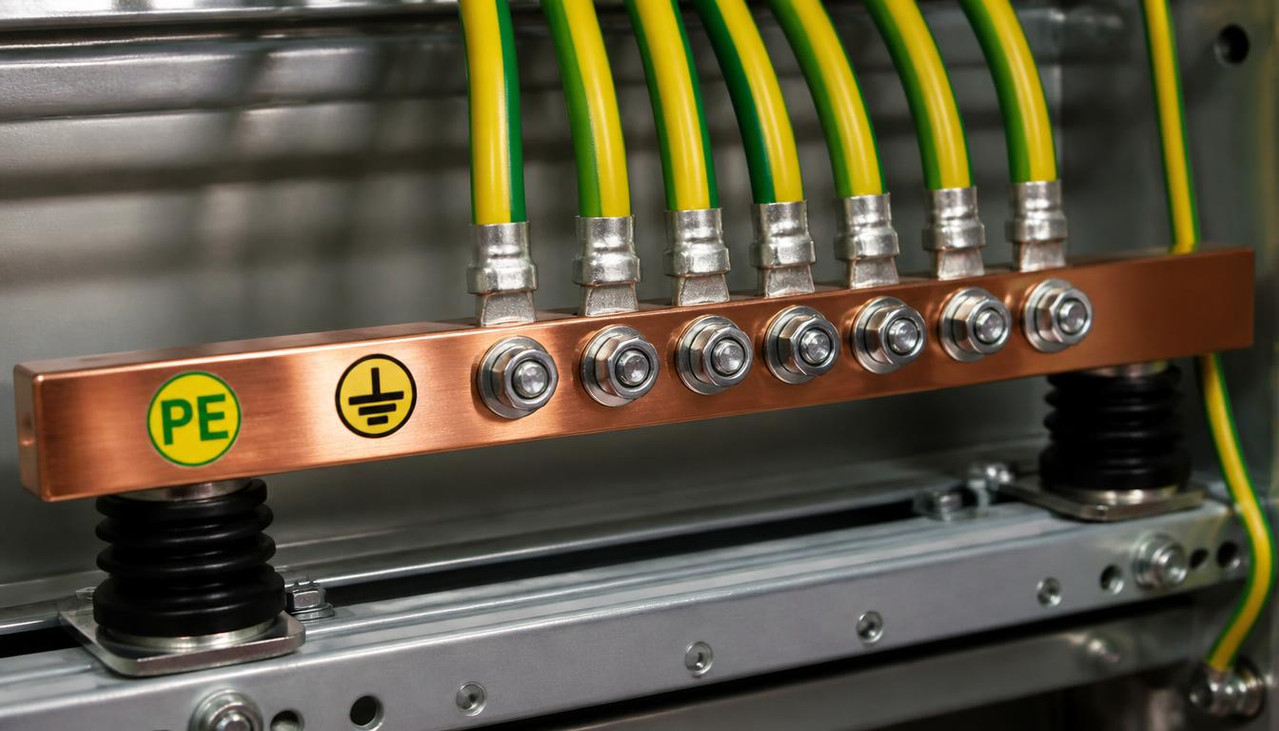

- Системы заземления и молниезащиты зданий и сооружений
- Шинопроводы распределительных устройств (РУ-0,4 кВ, РУ-6/10 кВ)
- Токоподводы к силовому оборудованию (трансформаторы, генераторы, двигатели)
- Заземляющие магистрали в промышленных цехах и подстанциях
- Коммутационные шины в щитах автоматики и управления
Для электротехнических целей допускается только медь с электропроводностью не менее 56 МСм/м.
.jpg)
Требования ПУЭ и ГОСТ к медным шинам
Правила устройства электроустановок (ПУЭ) и национальные стандарты устанавливают жёсткие требования к параметрам медных шин.
Их нарушение — прямое основание для отказа в приёмке объекта.
Ключевые нормативные документы:
- ПУЭ, глава 1.7 «Заземление и защитные меры электробезопасности»
- ГОСТ 859-2014 «Медь. Марки»
- ГОСТ 434-78 «Проволока медная круглая»
- ГОСТ 15176-89 «Шины медные электротехнического назначения»
- СП 76.13330.2016 «Электротехнические устройства»
Требования к параметрам медной шины:
| Параметр | Требование | Нормативный документ |
|---|---|---|
| Марка меди | М1, М1М, М1Т, М2 | ГОСТ 859-2014 |
| Электропроводность | ≥ 56 МСм/м | ГОСТ 859-2014 |
| Минимальное сечение для заземления | 25 мм² (для медной шины) | ПУЭ п. 1.7.126 |
| Допустимый нагрев | Не более 70°C при длительной нагрузке | ПУЭ п. 1.3.4 |
| Отклонение по сечению | ±5% от номинала | ГОСТ 15176-89 |
| Поверхность | Без трещин, раковин, загрязнений | ГОСТ 15176-89 |
Расчёт сечения шины по току нагрузки
Сечение медной шины выбирается исходя из максимального рабочего тока и условий охлаждения.
Ориентировочные значения допустимых токовых нагрузок:
| Сечение шины, мм² | Допустимый ток, А (в помещении) | Допустимый ток, А (на открытом воздухе) |
|---|---|---|
| 25×3 | 275 | 320 |
| 30×4 | 380 | 440 |
| 40×4 | 480 | 560 |
| 50×5 | 660 | 770 |
| 60×6 | 870 | 1010 |
| 80×8 | 1250 | 1450 |
Важно: При расчёте учитывайте коэффициент поправки на температуру окружающей среды, способ прокладки и количество шин в пакете.
Для точного расчёта используйте специализированное ПО или обратитесь к проектировщику.
Правила монтажа и соединения медных шин
Качество монтажа напрямую влияет на надёжность и срок службы электроустановки.
Нарушение технологии соединения — одна из самых частых причин перегрева и отказов.
Подготовка поверхности перед соединением
- Очистите контактные поверхности от оксидов, загрязнений и старой смазки с помощью медной щётки или абразивного материала (не стального — чтобы не внедрить частицы железа).
- Нанесите тонкий слой электротехнической смазки (ЦИАТИМ-201, ЭПС-98 или аналог) для предотвращения окисления и снижения переходного сопротивления.
- Не используйте смазки на основе графита или силикона — они могут увеличить переходное сопротивление.
Способы соединения шин
| Способ | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Болтовое соединение | Универсальное, разборное | Простота монтажа, возможность контроля | Требуется периодическая подтяжка |
| Сварка (холодная/горячая) | Неразъёмные соединения, заземление | Низкое переходное сопротивление, долговечность | Требуется квалификация, неразборное |
| Опрессовка | Присоединение кабелей к шине | Надёжность, скорость монтажа | Требуется специнструмент |
| Пайка | Маломощные цепи, приборы | Низкая температура, доступность | Не для силовых цепей, чувствительность к перегреву |
Ключевые правила монтажа:
- Используйте болты и гайки из нержавеющей стали или оцинкованные. Медные болты допускаются только в специальных случаях.
- Момент затяжки болтовых соединений должен соответствовать рекомендациям производителя (обычно 15–25 Н·м для М8, 25–40 Н·м для М10).
- При соединении шин разных металлов (медь-алюминий) обязательно используйте переходные пластины или биметаллические наконечники для предотвращения электрохимической коррозии.
- Обеспечьте зазор не менее 10 мм между шиной и заземлёнными конструкциями для предотвращения пробоя.

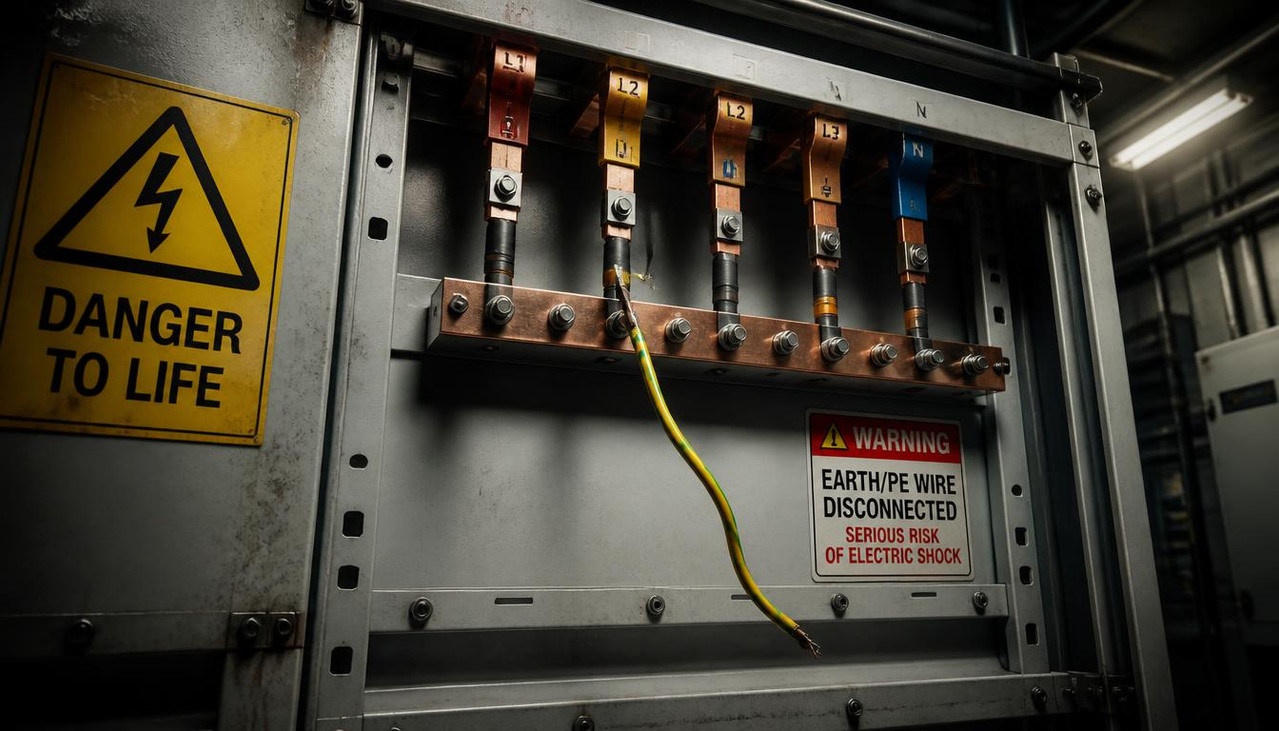

- Маркируйте шины цветом или бирками: жёлтый (L1), зелёный (L2), красный (L3), синий (N), жёлто-зелёный (PE).
Зазор более 0,05 мм на 10 мм длины приведёт к локальному перегреву.
Частые ошибки при приемке медных шин и как их избежать
Приемка медной шины — критический этап, от которого зависит безопасность всей электроустановки.
Вот типичные ошибки, которые допускают даже опытные специалисты, и способы их предотвращения.
Ошибка 1: Приёмка без проверки маркировки и паспорта качества
Отсутствие паспорта качества или несоответствие маркировки фактическим параметрам — прямое нарушение ГОСТ.
Требуйте от поставщика паспорт качества с указанием марки меди, сечения, длины, номера плавки, сертификат соответствия ГОСТ 859-2014 или ГОСТ 15176-89, протокол испытаний на электропроводность (при заказе ответственных объектов).
Ошибка 2: Игнорирование визуального контроля поверхности
Трещины, раковины, оксидная плёнка или механические повреждения снижают надёжность соединения.
При приёмке осмотрите шину при хорошем освещении со всех сторон, проверьте отсутствие следов коррозии (зеленоватый налёт), убедитесь в отсутствии вмятин и задиров на контактных поверхностях.
Ошибка 3: Отсутствие контроля геометрии
Отклонение по сечению более ±5% или кривизна более 2 мм на 1 м длины недопустимы.
Используйте штангенциркуль или микрометр для измерения толщины и ширины, правило или уровень для проверки прямолинейности, рулетку для контроля длины (особенно важно при заказе в размер).
Ошибка 4: Приёмка без выборочного контроля электропроводности
Для ответственных объектов (подстанции, промышленные предприятия) рекомендуется выборочная проверка электропроводности.
Измерьте сопротивление образца шины известной длины омметром, рассчитайте удельное сопротивление: ρ = R × S / L, сравните с нормативом: для меди М1 ρ ≤ 0,0175 Ом·мм²/м.
Ошибка 5: Игнорирование условий хранения и транспортировки
Медная шина, хранившаяся во влажном помещении или с нарушением упаковки, может окислиться.
При приёмке проверьте целостность упаковки (стрейч-плёнка, бумага, деревянные поддоны), убедитесь в отсутствии следов влаги или конденсата, требуйте хранения в сухом отапливаемом помещении до монтажа.
| Этап приемки | Что проверить | Инструмент/метод |
|---|---|---|
| Документы | Паспорт качества, сертификат, маркировка | Визуальный контроль, сверка с ГОСТ |
| Геометрия | Сечение, длина, прямолинейность | Штангенциркуль, рулетка, уровень |
| Поверхность | Отсутствие дефектов, окислов, загрязнений | Визуальный осмотр, лупа 5–10× |
| Материал | Марка меди, электропроводность | Паспорт, выборочные испытания |
| Упаковка | Целостность, условия хранения | Визуальный контроль, фотофиксация |
Как выбрать медную шину: чек-лист для снабженца
Чтобы избежать ошибок при заказе и приёмке, используйте этот чек-лист:
- Определите назначение шины: заземление, шинопровод, токоподвод?
- Рассчитайте требуемое сечение по максимальному току и условиям прокладки.
- Укажите в спецификации марку меди (М1/М1М), ГОСТ, требуемую длину и допуски.
- Запросите у поставщика паспорт качества и сертификат соответствия до отгрузки.
- Организуйте приёмку с участием ответственного за электромонтаж и представителя поставщика.
- Проведите визуальный и инструментальный контроль по чек-листу выше.
- Зафиксируйте результаты приёмки в акте с фотофиксацией при необходимости.
- Обеспечьте правильное хранение до монтажа: сухое помещение, защита от механических повреждений.
FAQ: Часто задаваемые вопросы
1. Какое минимальное сечение медной шины допускается для заземления по ПУЭ?
Согласно ПУЭ п. 1.7.126, минимальное сечение медной шины для заземления составляет 25 мм². Для шинопроводов и токоподводов сечение рассчитывается по токовой нагрузке и условиям охлаждения.
2. Можно ли использовать алюминиевую шину вместо медной?
Да, но с ограничениями. Алюминиевые шины допускаются в сухих помещениях без агрессивных сред. При замене меди на алюминий сечение должно быть увеличено в 1,6–1,8 раза из-за меньшей электропроводности. Соединение медь-алюминий требует специальных переходников.
3. Как часто нужно подтягивать болтовые соединения медных шин?
Периодичность зависит от условий эксплуатации. В нормальных условиях — не реже 1 раза в год. При вибрации, температурных циклах или повышенной влажности — каждые 6 месяцев. Используйте динамометрический ключ для контроля момента затяжки.
4. Что делать, если на медной шине появился зеленоватый налёт?
Зеленоватый налёт — это оксид меди (патина), который образуется при контакте с влажным воздухом. Для силовых соединений его необходимо удалить медной щёткой, обезжирить поверхность и нанести электротехническую смазку. Для декоративных элементов патина допустима.
5. Можно ли резать медную шину болгаркой?
Не рекомендуется. Абразивный диск может внедрить частицы в поверхность, что ухудшит контакт. Оптимально: ножовка по металлу с мелким зубом, ленточная пила или гидравлические ножницы. После резки обязательно зачистите кромки.
6. Как проверить качество болтового соединения после монтажа?
Используйте тепловизор или пирометр для контроля температуры соединения под нагрузкой. Превышение температуры окружающего воздуха более чем на 20–25°C указывает на плохой контакт. Также допустимо измерение переходного сопротивления микроомметром (норма — не более 10–20 мкОм).
7. Чем отличается медная шина М1 от М2?
М1 содержит не менее 99,9% меди, М2 — не менее 99,7%. М1 имеет более высокую электропроводность и пластичность, поэтому предпочтительна для ответственных электроустановок. М2 допустима для менее критичных применений при условии соблюдения требований по сечению.
8. Как хранить медную шину до монтажа?
Храните в сухом отапливаемом помещении (влажность ≤ 60%), на деревянных поддонах, в заводской упаковке или под защитной плёнкой. Избегайте контакта с агрессивными средами, прямыми солнечными лучами и механических повреждений. Срок хранения без потери качества — до 2 лет при соблюдении условий.
Заключение
Медная шина — не просто металлопрокат, а элемент электробезопасности, от которого зависит надёжность всей электроустановки.
Соблюдение требований ПУЭ и ГОСТ, грамотный монтаж и тщательная приёмка позволяют избежать аварий, переделок и финансовых потерь.
Специалисты компании garmetall.ru считают что правильный выбор медной шины и соблюдение технологии монтажа являются фундаментом безопасной и долговечной эксплуатации электроустановок любого масштаба.
